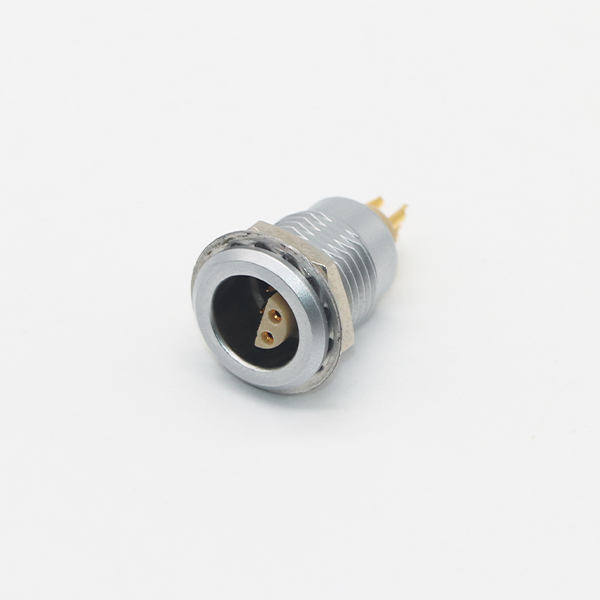

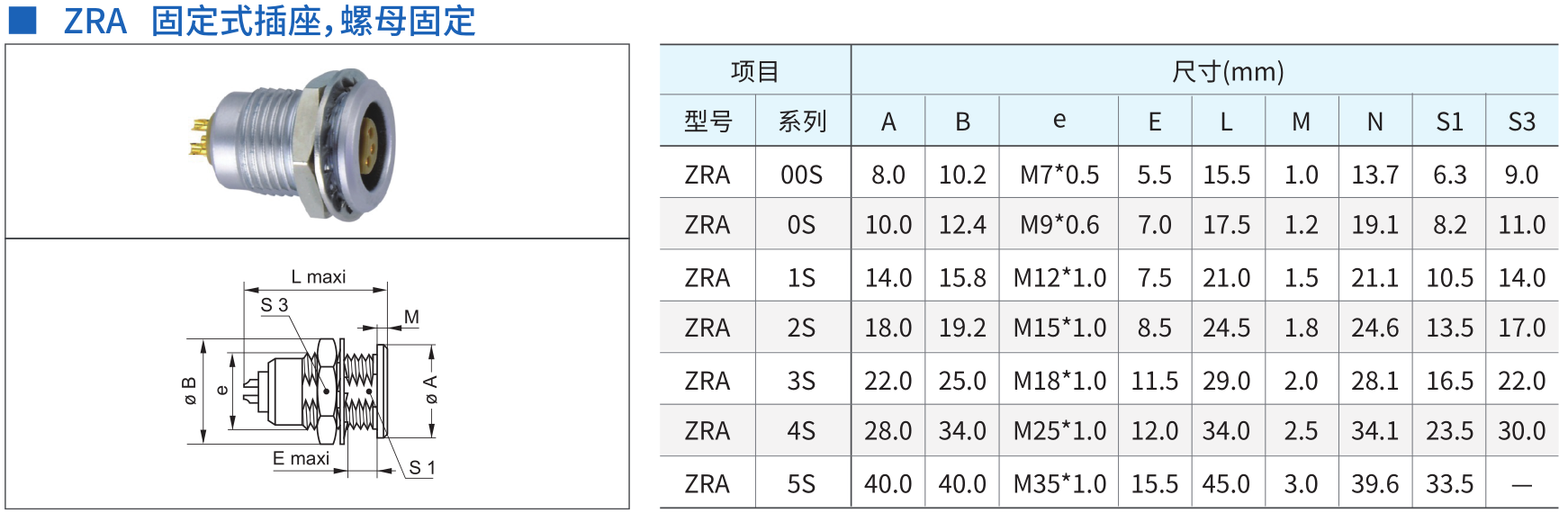

ERA固定式插座

针芯参数

00S：单芯、2、3、4、5、6芯

0  S：单芯、2、3、4、6芯

1  S：单芯、2、3、4、5、6芯

2  S：单芯、2、3、4、5、6、7、8、10芯

3  S：单芯、2、3、4、5、6、7、8、10、12、13、14、16、18芯

4  S：单芯、2、3、4、5、6、7、8、9、10、12、13、14、16、18、20、22、24芯

线夹参数（单位mm）

00S：2.2、3.2

0  S：2.2、3.2、4.5

1  S：3.2、4.2、5.2、6.2、6.5

2  S：3.2、4.2、5.2、6.2、7.2、8.5

3  S：5.2、6.2、7.2、8.2、9.2、10.2、11.5

4  S： 5.2、6.2、7.2、8.2、9.2、10.2、11.2、12.2、13.2

技术特性

1、插拔次数：＞5000次

2、湿度：在60°C时最高达95%

3、温度范围：-55°C-+150°C

4、抗振动性能：10-2000Hz，15g

5、抗冲击性能：100g，6ms

6、盐雾腐蚀试验：96h

7、插合时防护等级：IP50

主要特征

1、安全的插拔自锁系统

2、高低绝缘体(阶梯状)定位，避免插错

3、绝缘体同时配有公针芯和母针芯

4、焊接、压接和印制板接针芯 (直式和弯角式)

5、360°屏蔽提供全方位EMC防护(抗电磁干扰)

6、多种定位销选择可避免相似连接器之间的混插

7、多芯类型单芯-24芯

8、高密度安装，节约空间
